سد خاکی الیمالات نور سازه آبگیر سد گدار لندر در مسجد سلیمان
سد مخزنی خاکی الیمالات بر روی رودخانه ای به همین نام در 15 کیلومتری نور در جاده چمستان قرار دارد . سد مخزنی و خاکی با هسته رسی و ریپ رپ سنگی و سرریز بتونی میباشد . سازمان آب مازندران نتوانسته بود بودجه ای برای ساخت این سد به تصویب برساند لذا تصمیم گرفته شد تا از محل پروژه آق قلا در اینچه برون مرز ترکمنستان این سد نیز ساخته شود و چون در سال 1371 شرکت ساختمانی سپانو برنده مناقصه پروژه آقا قلا شده بود این پروژه نیز به شرکت مزبور ابلاغ شد و شرکت سپانو نیز بصورت مشارکت به موسسه مدیریت مهندسی آب واگذار نمود. این پروژه شامل سد خاکی با هسته رسی و دیوار آب بند بنتونیت , بطول 200 متر و ارتفاع 28 متر , ریپ رپ سنگی , سرریز بتونی و ساختمان نگهداری در عرض 30 ماه اجرا گردید و تحویل شرکت آّب و برق مازندران شد. در سال 72 که لایه رسی باید اجرا میشد 200 روز کاری بعلت بارندگی های مداوم و خیسی بیش از حد مصالح رسی امکان خاکریزی هسته وجود نداشت معذالک پروژه با چند ماه تاخیر تکمیل گردید. مهندس ذوالفقاری با اقامت در نور مدیریت پروژه و کارگاه را شخصا به عهده داشت .
شرح عکس ها از چپ به راست

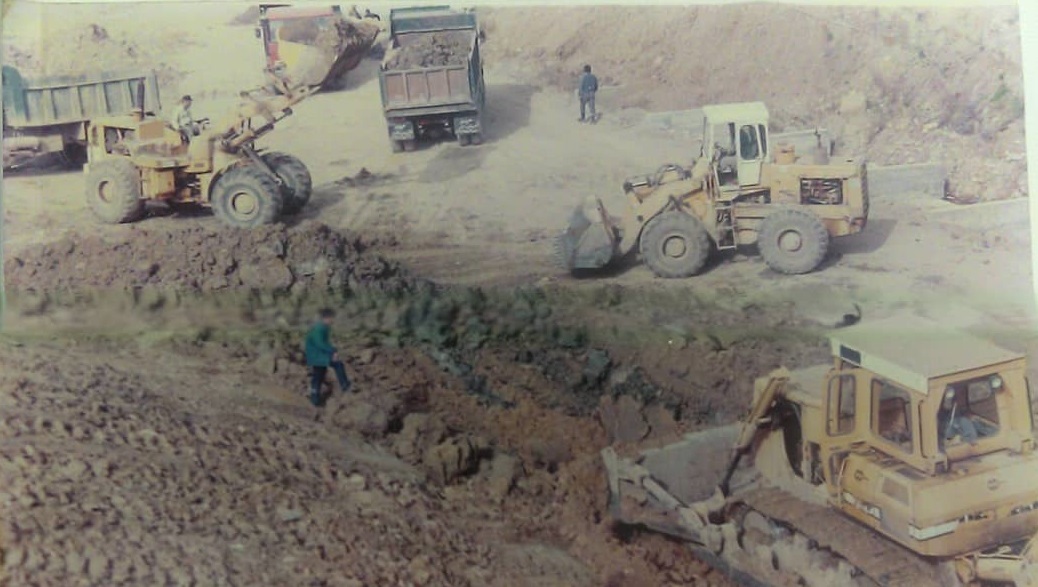

)1( پخش و کوبیدن لایه رسی هسته

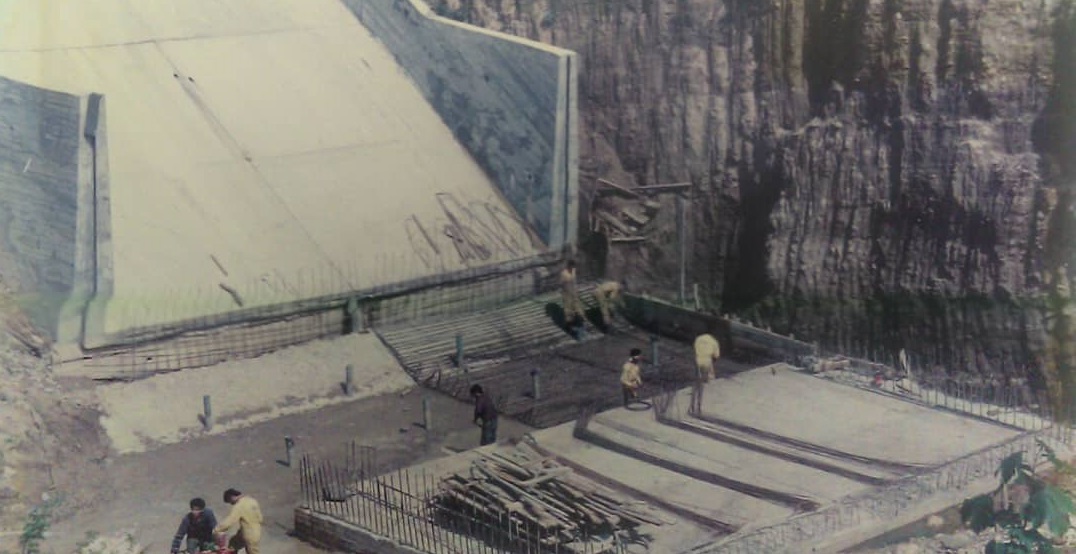

(2) بتونریزی سرریز بتونی

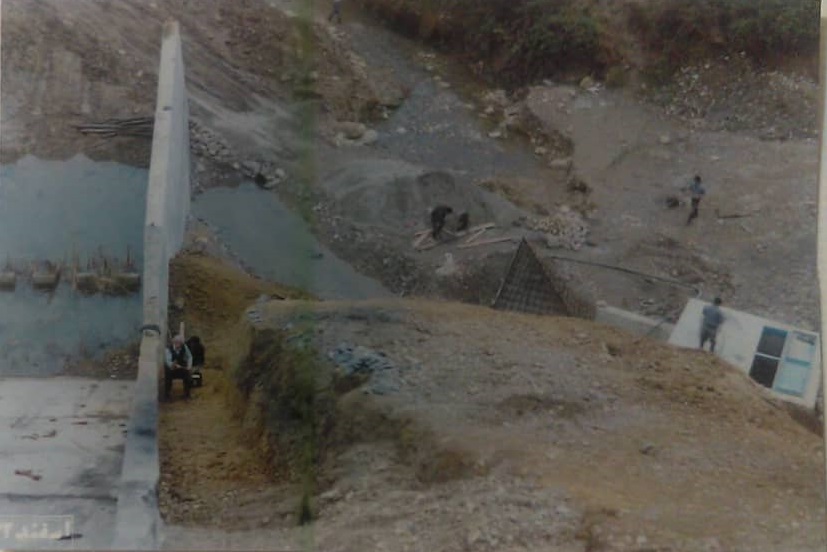

(3 ) اجرای پرده آب بند با بنتونی

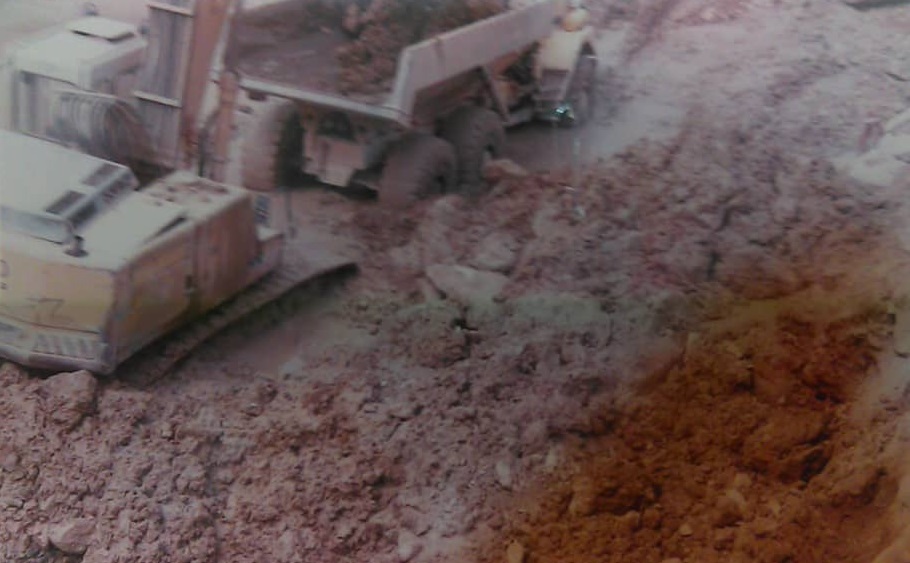

(4) گیر افتادن بولوزر دی 8 در زمان باران

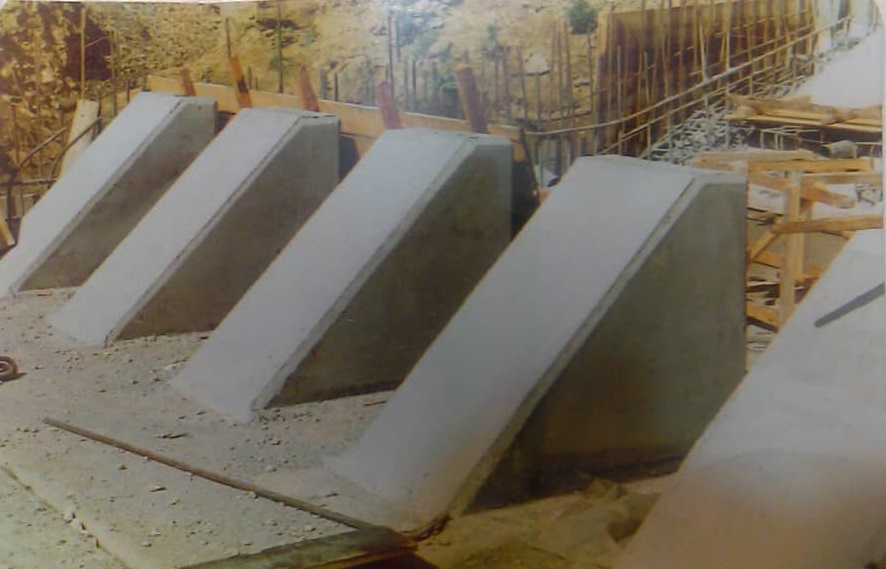

(5) بافر های فشار شکن بتونی

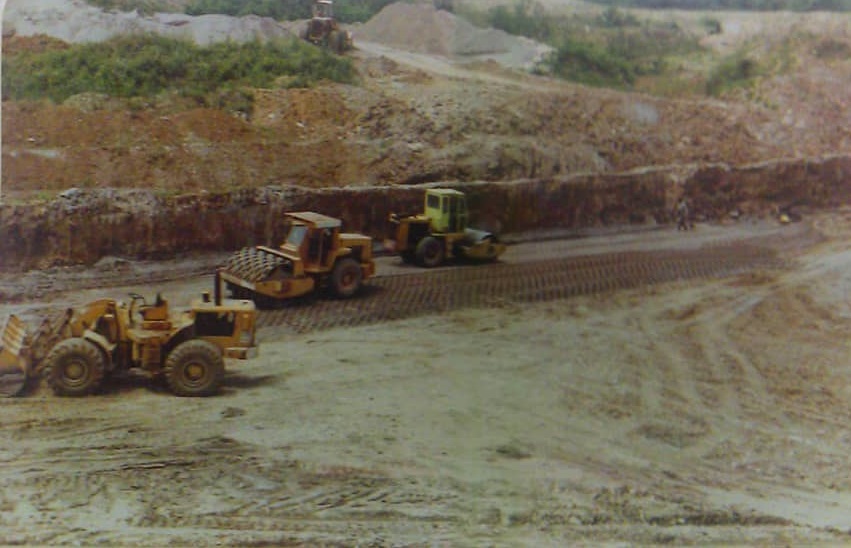

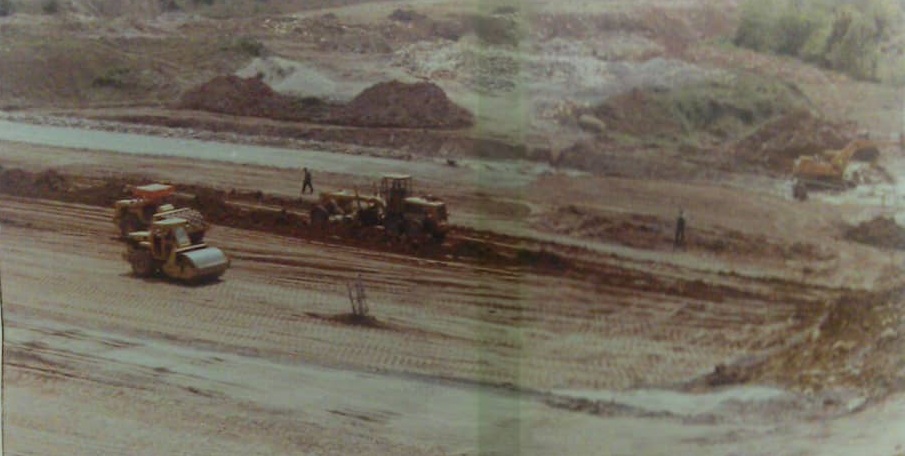

(6) تسطیح و تراکم
(7) تسطیح و تراکم

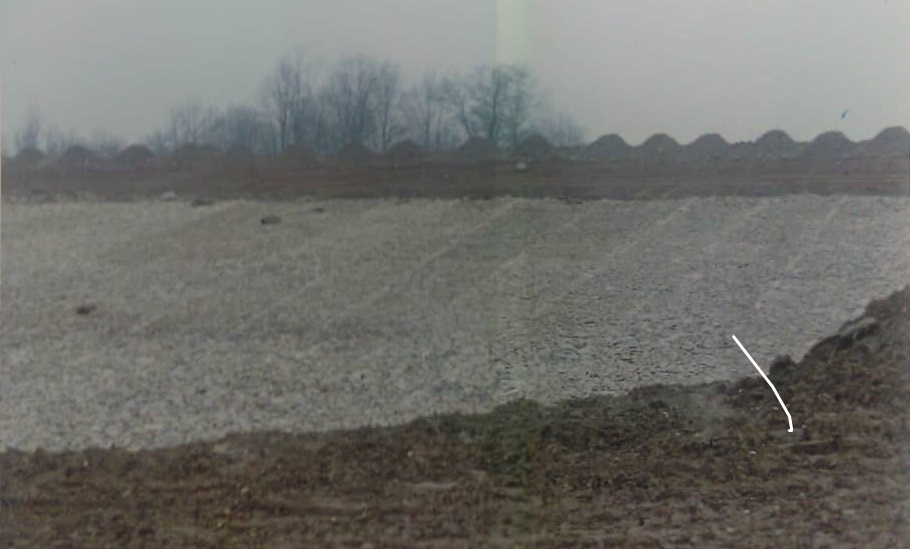

(8) ریپ رپ
(9) مراسم افتتاحیه

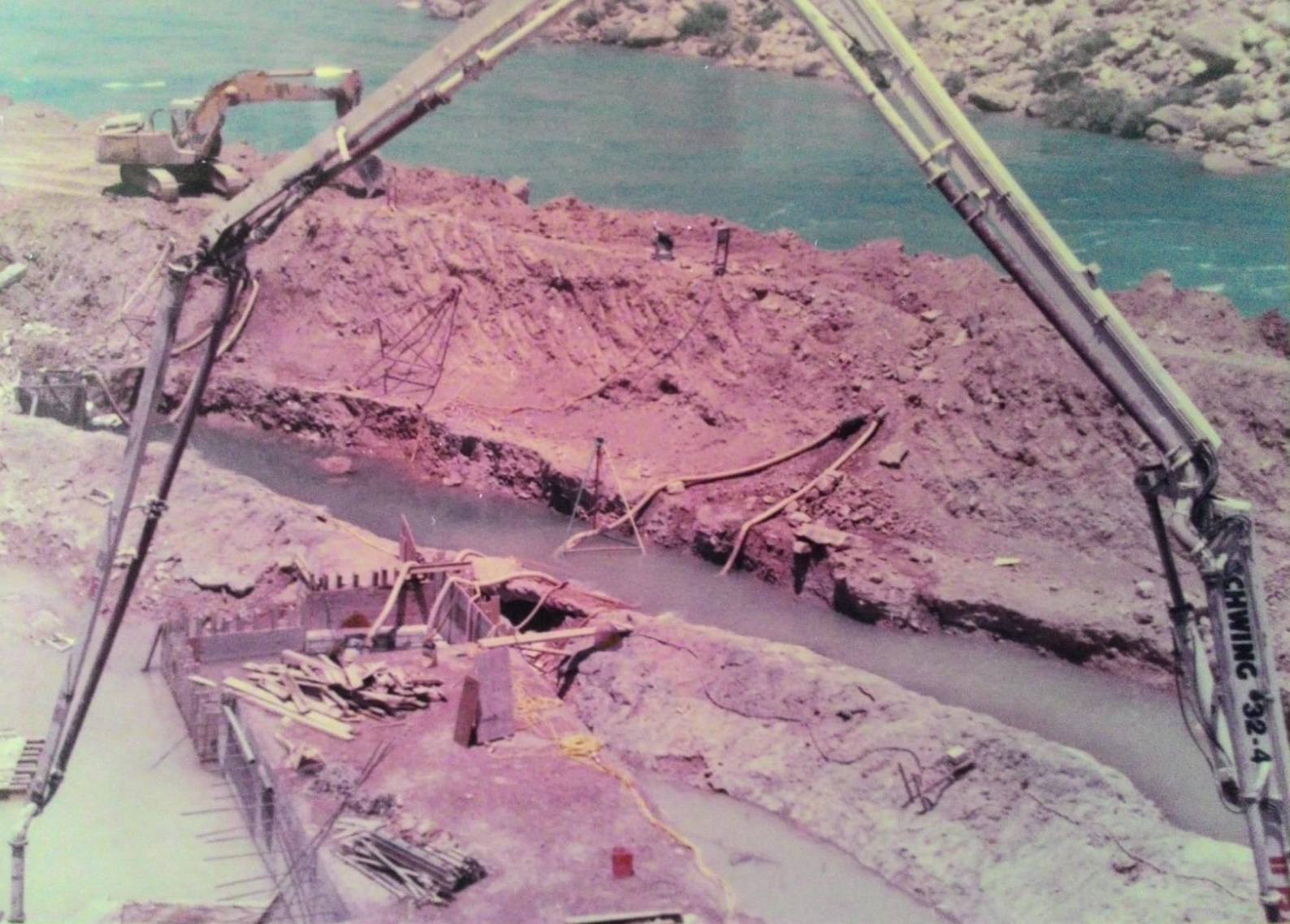

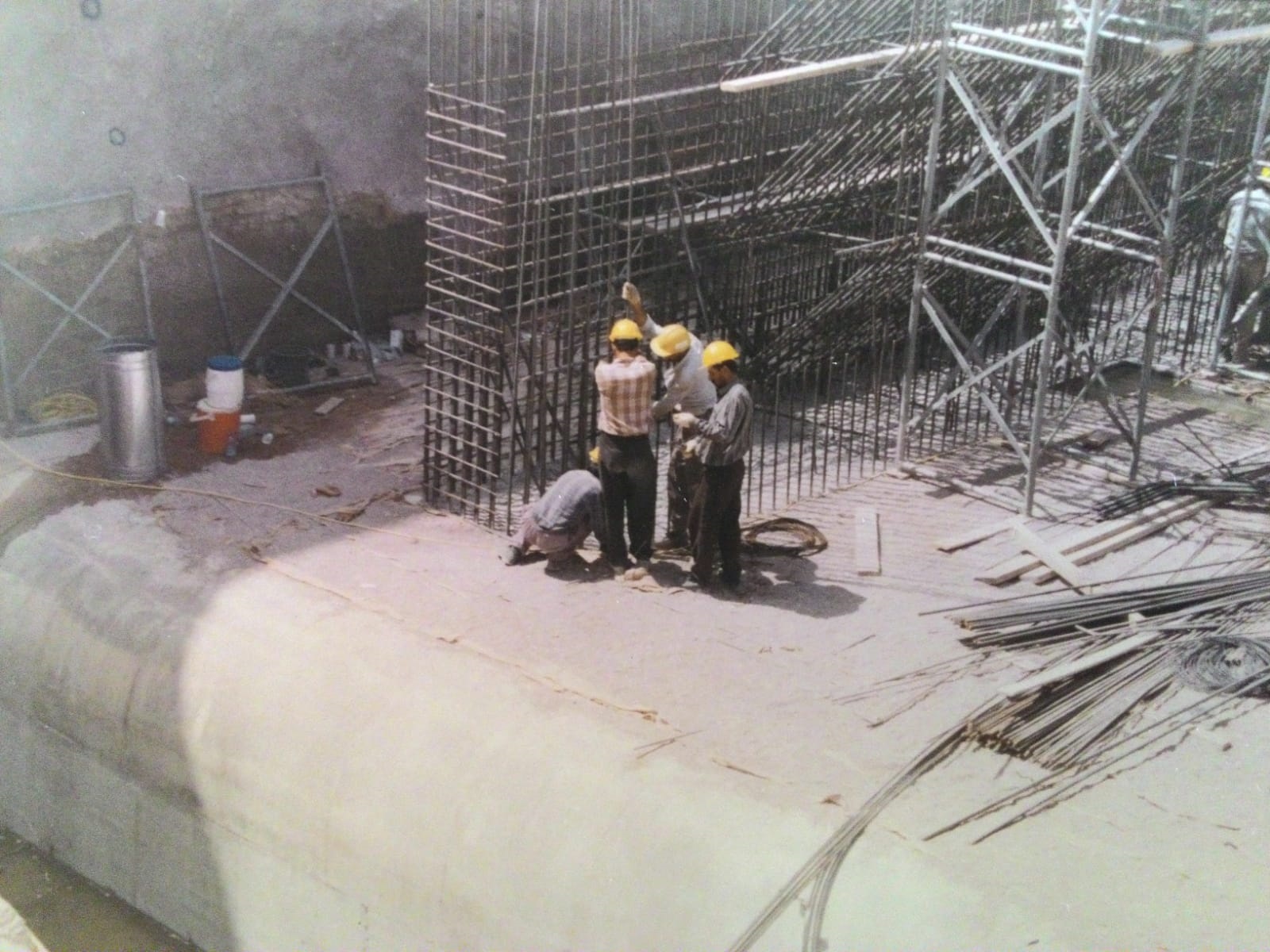

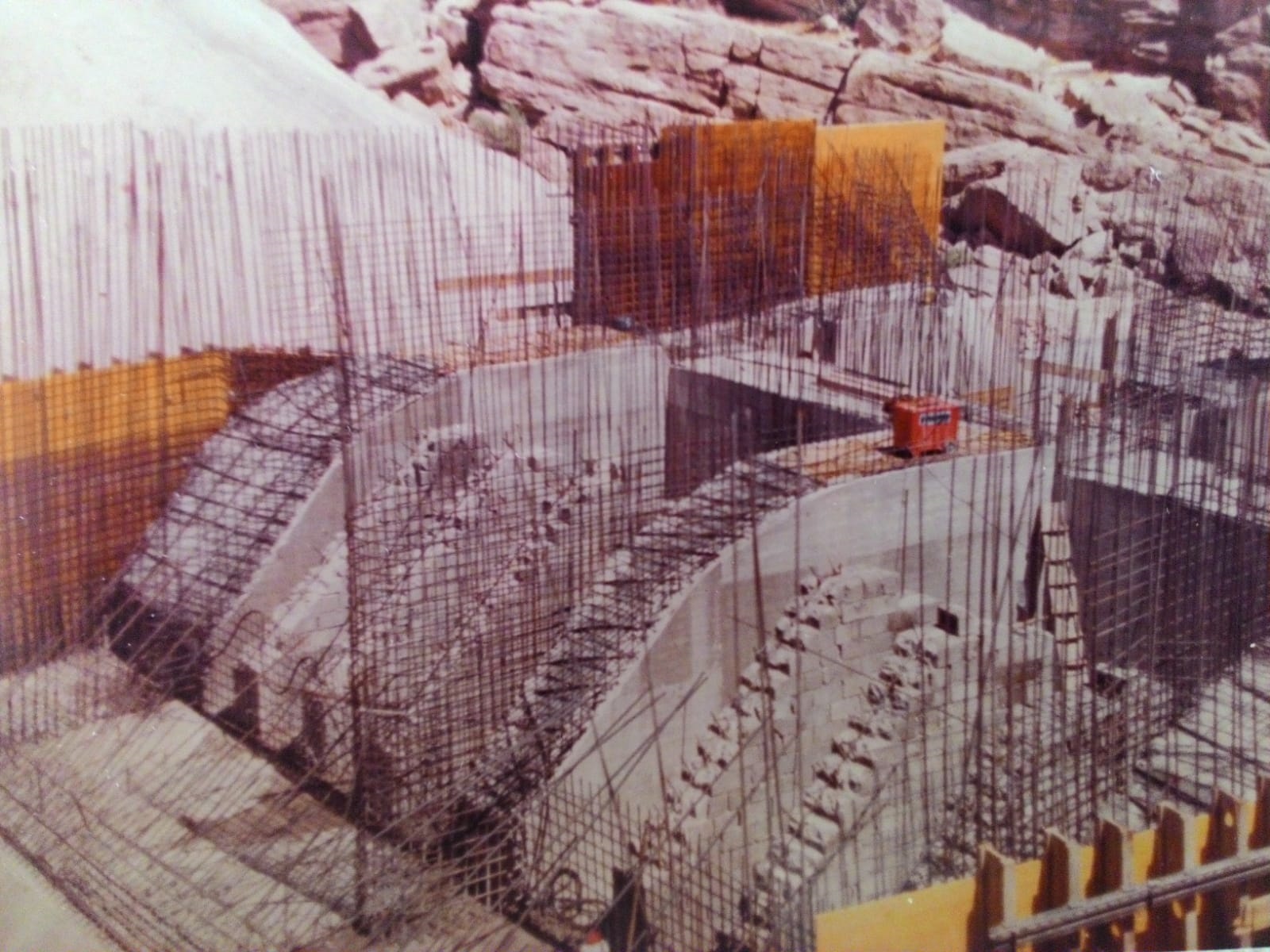

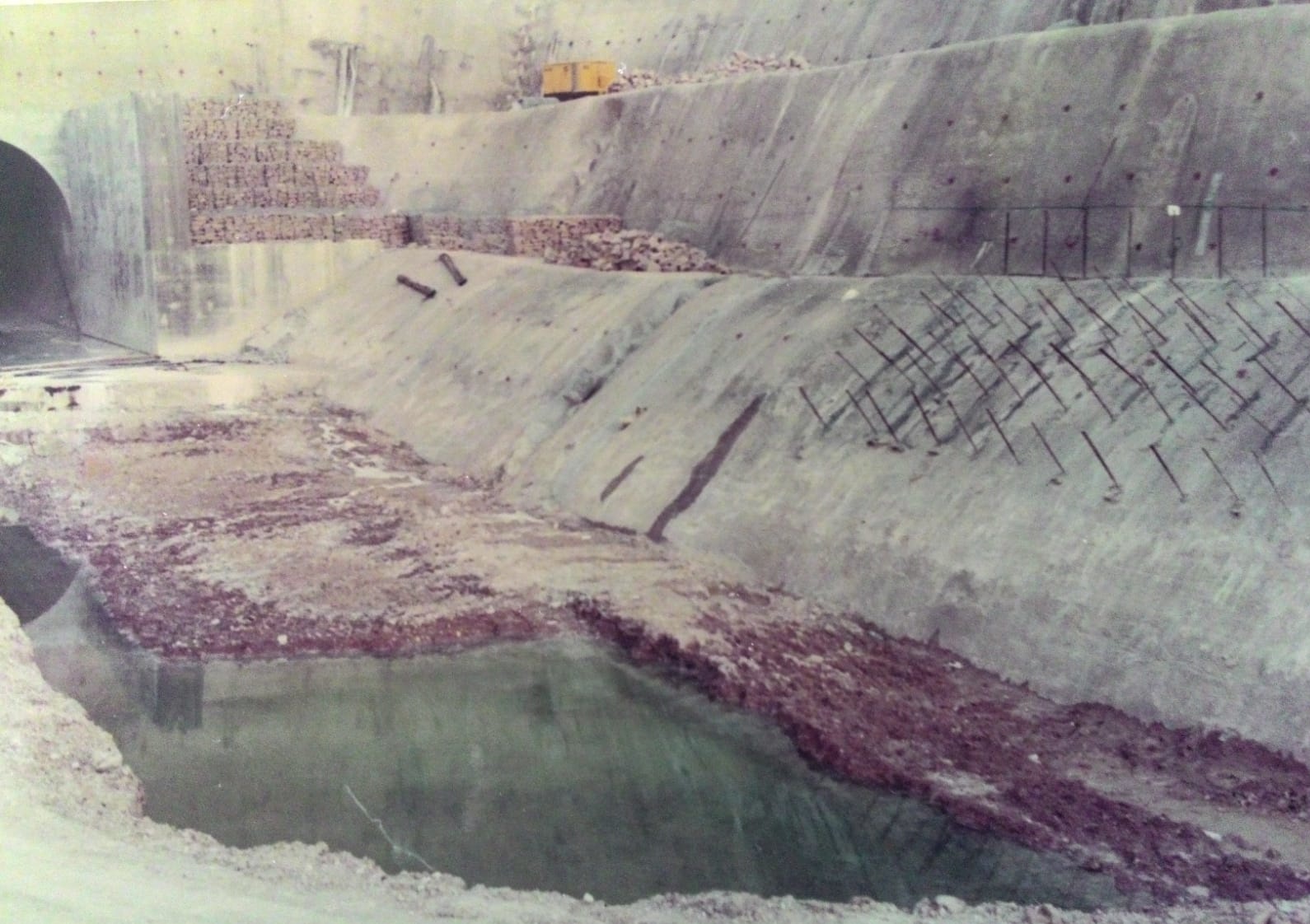

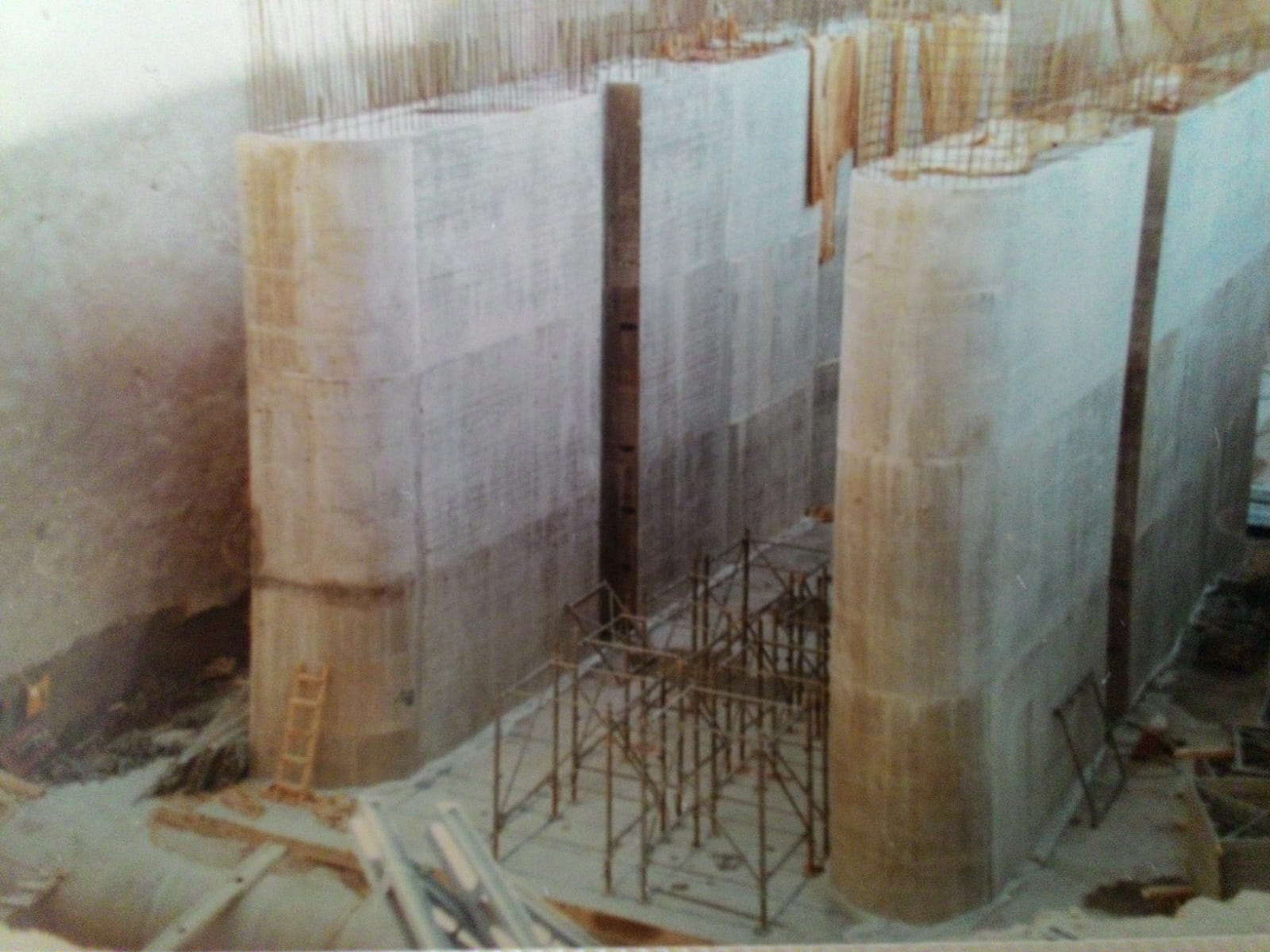

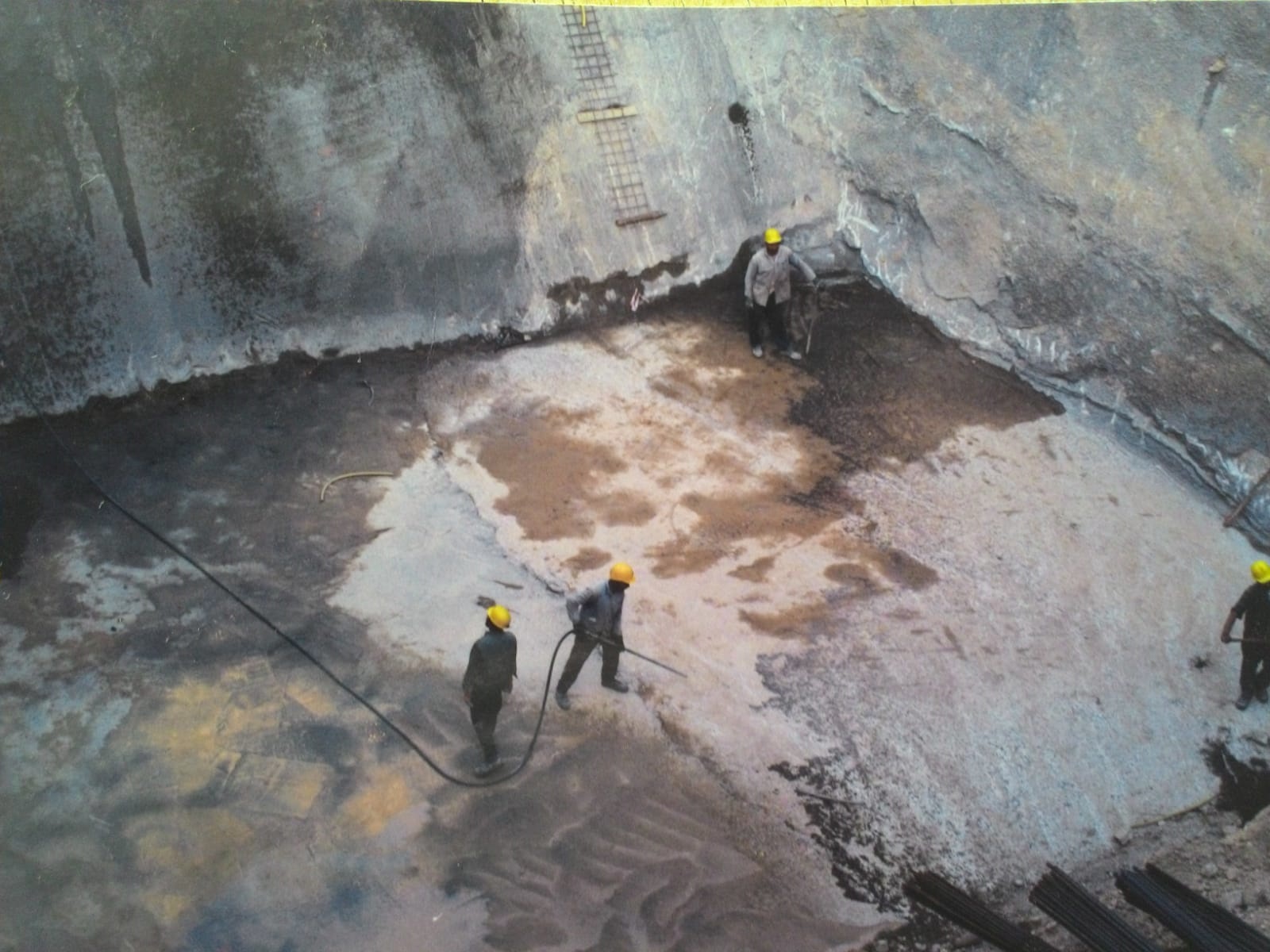

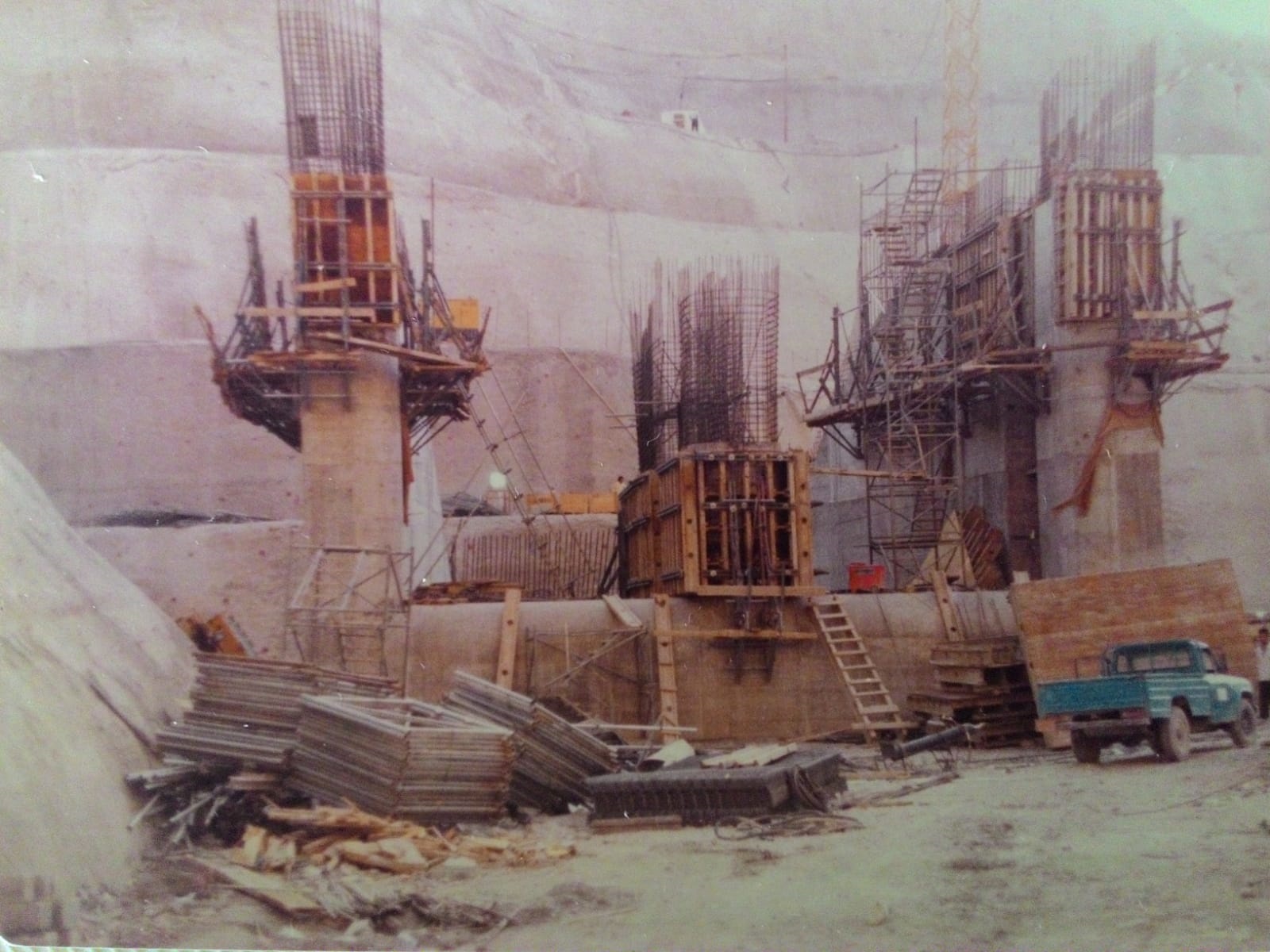

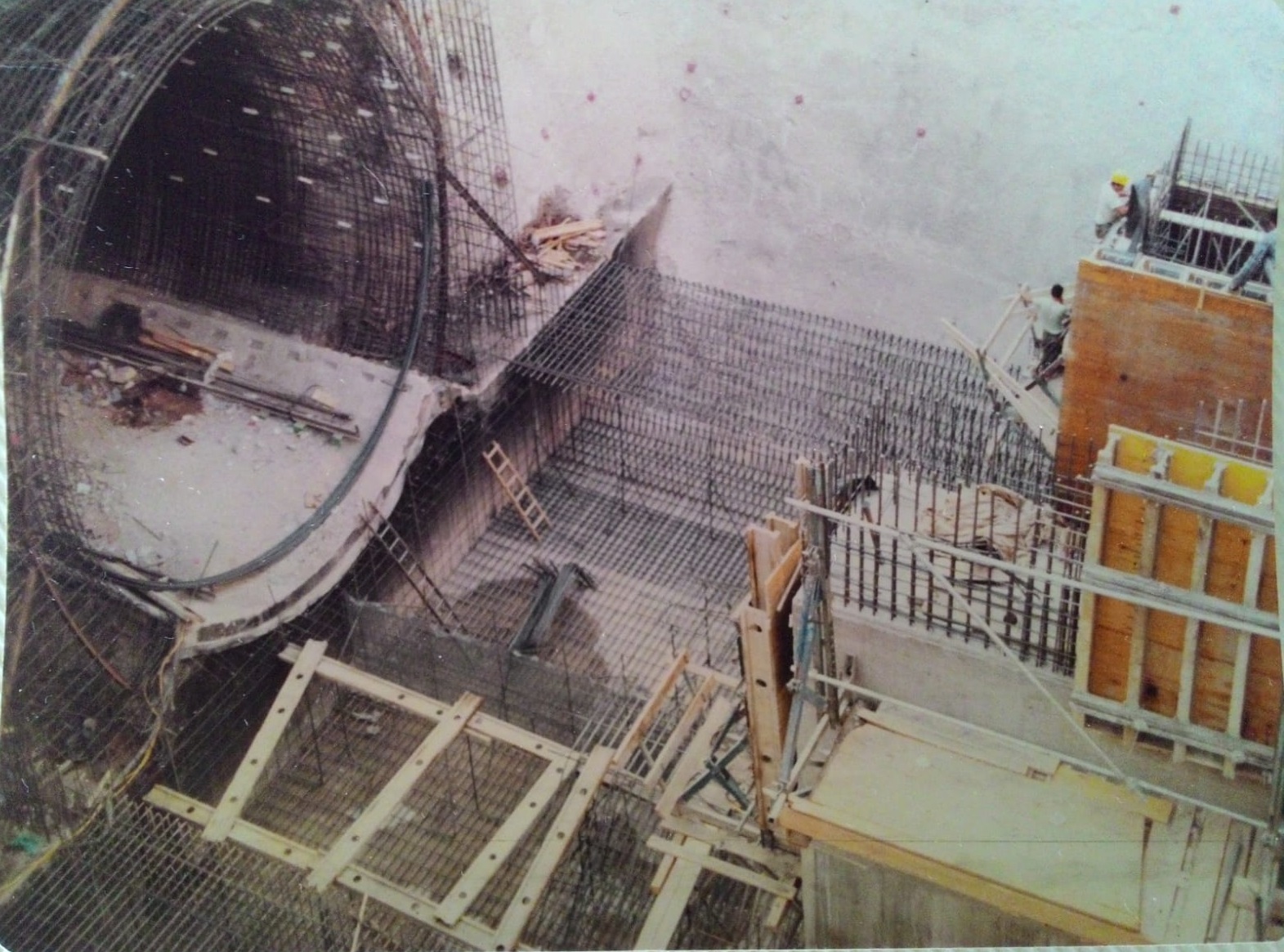

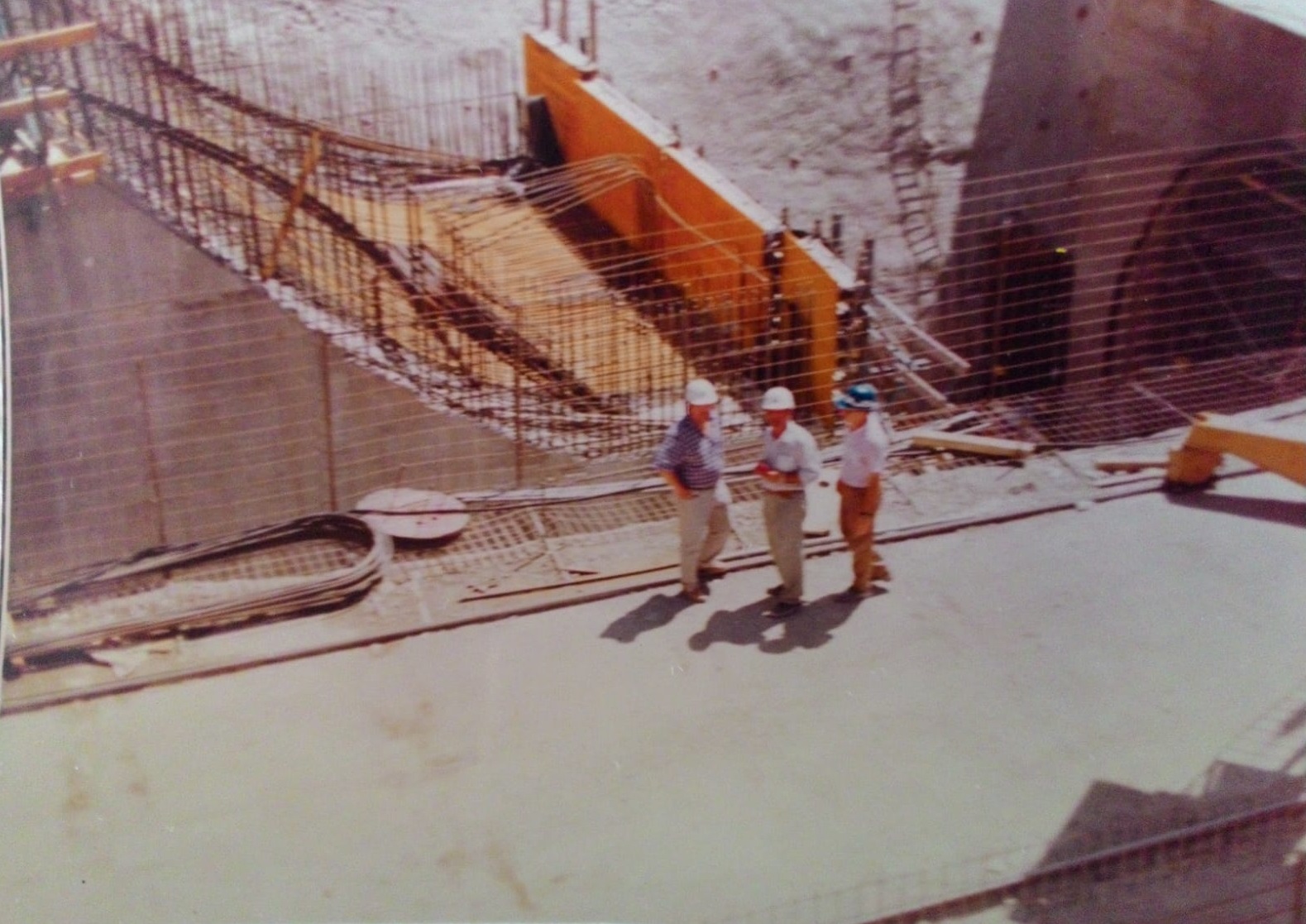

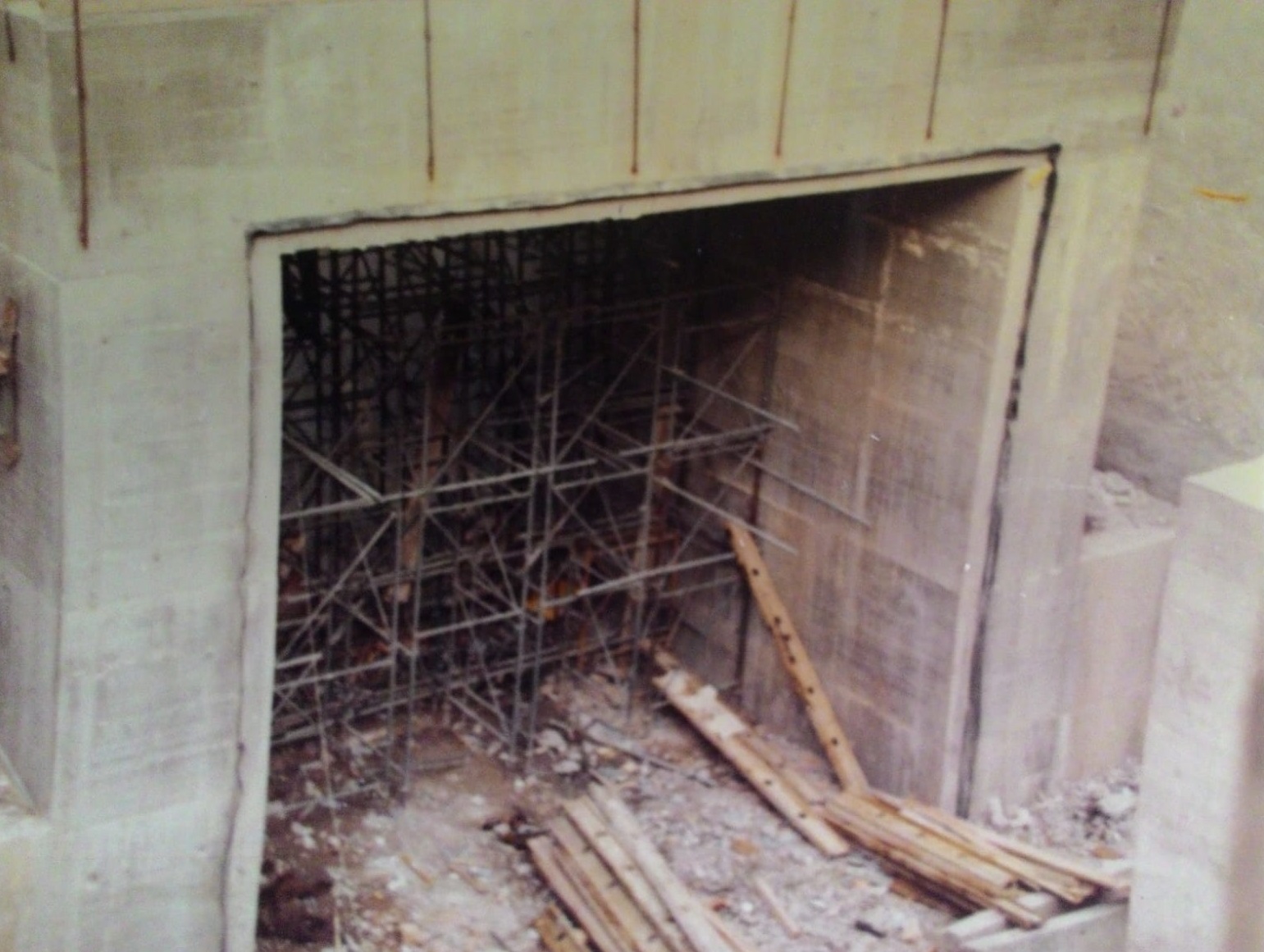

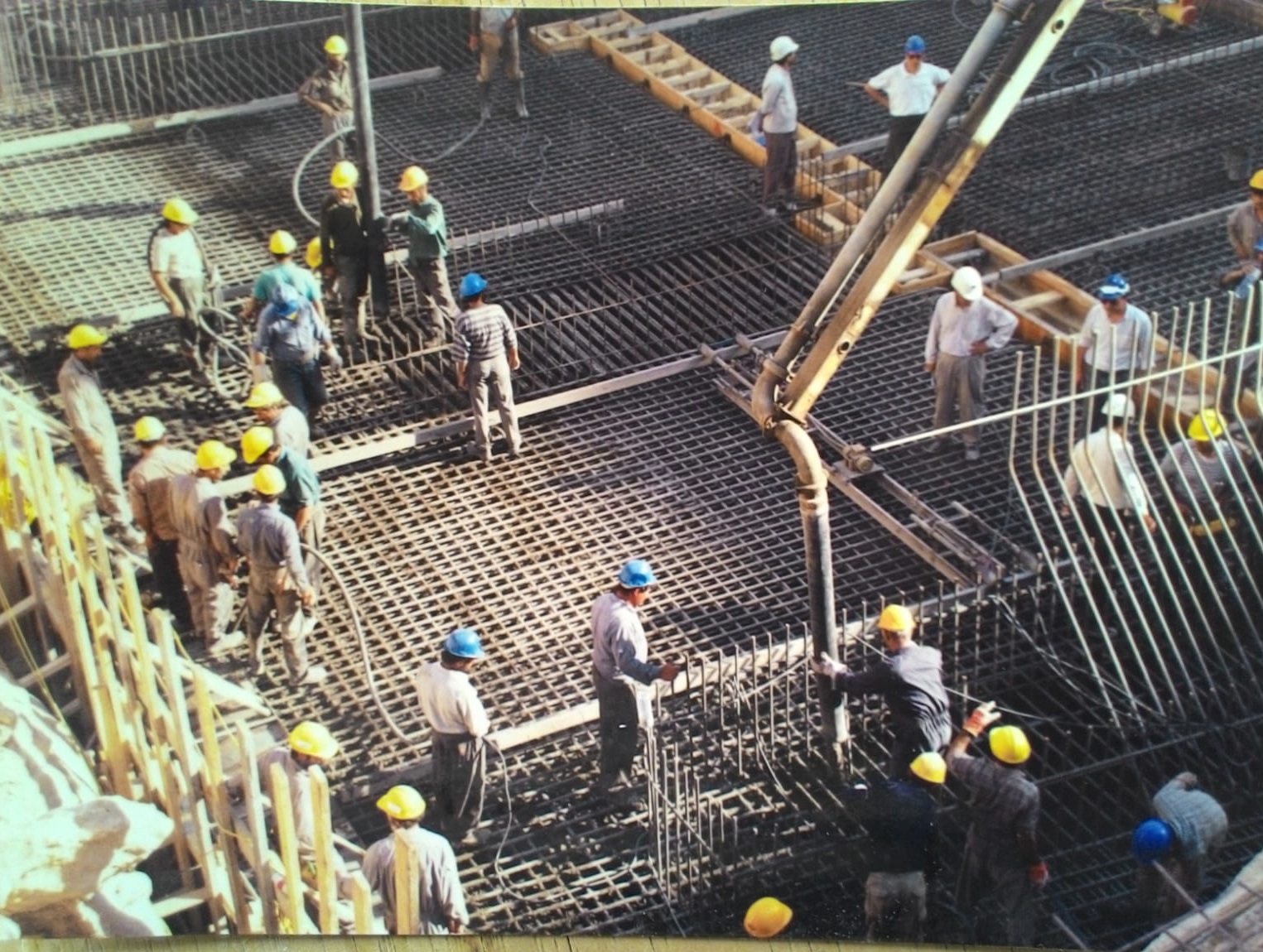

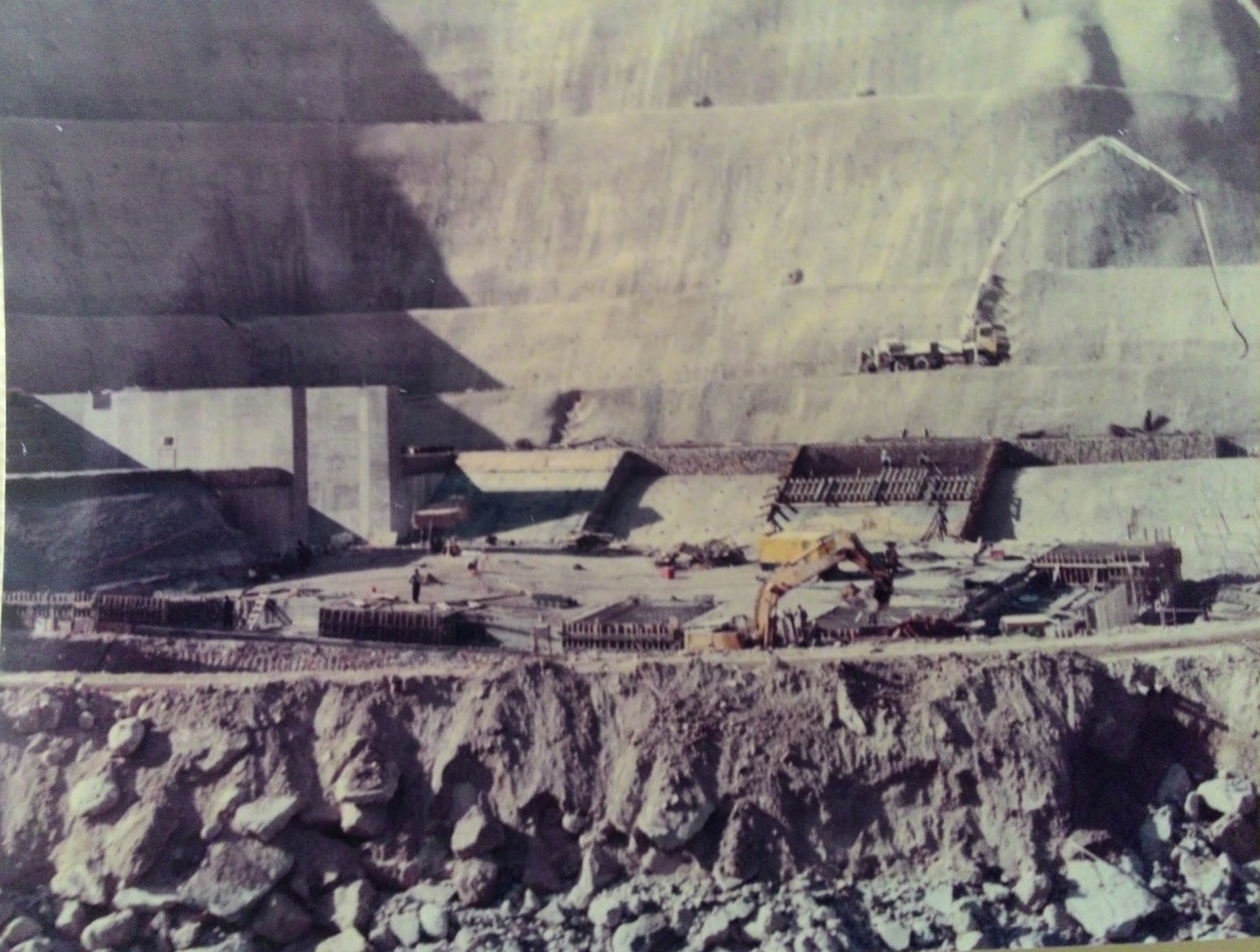

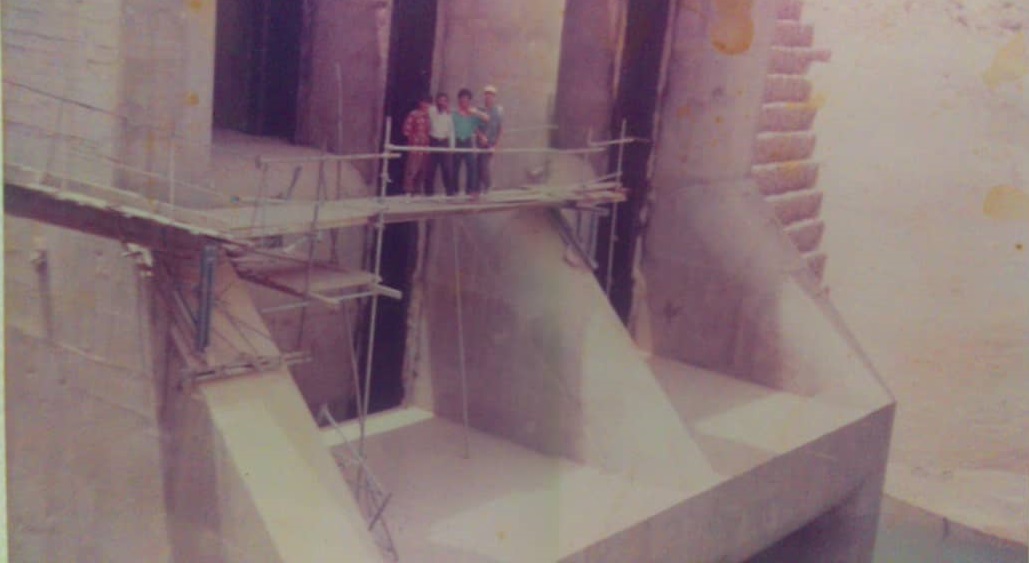

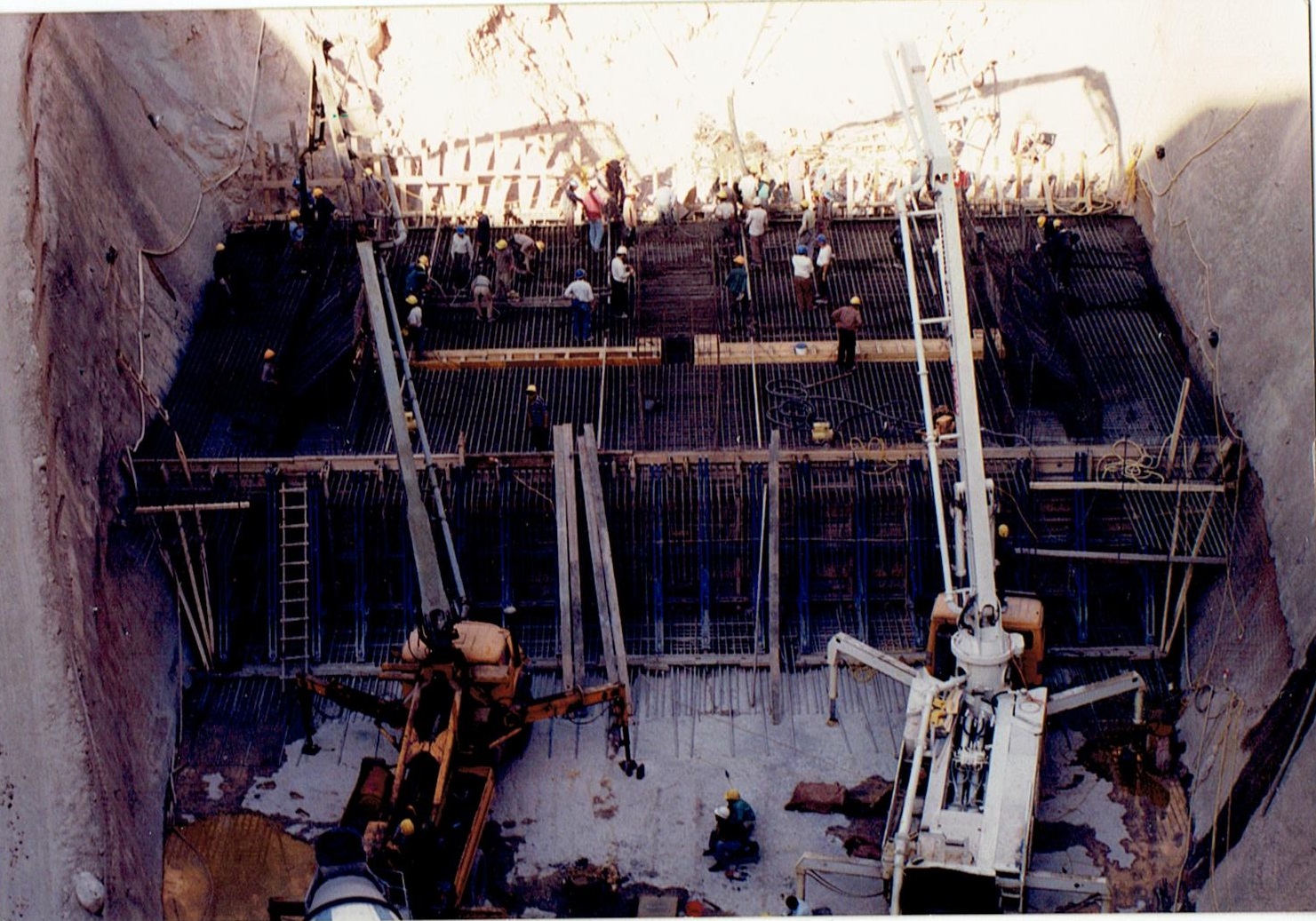

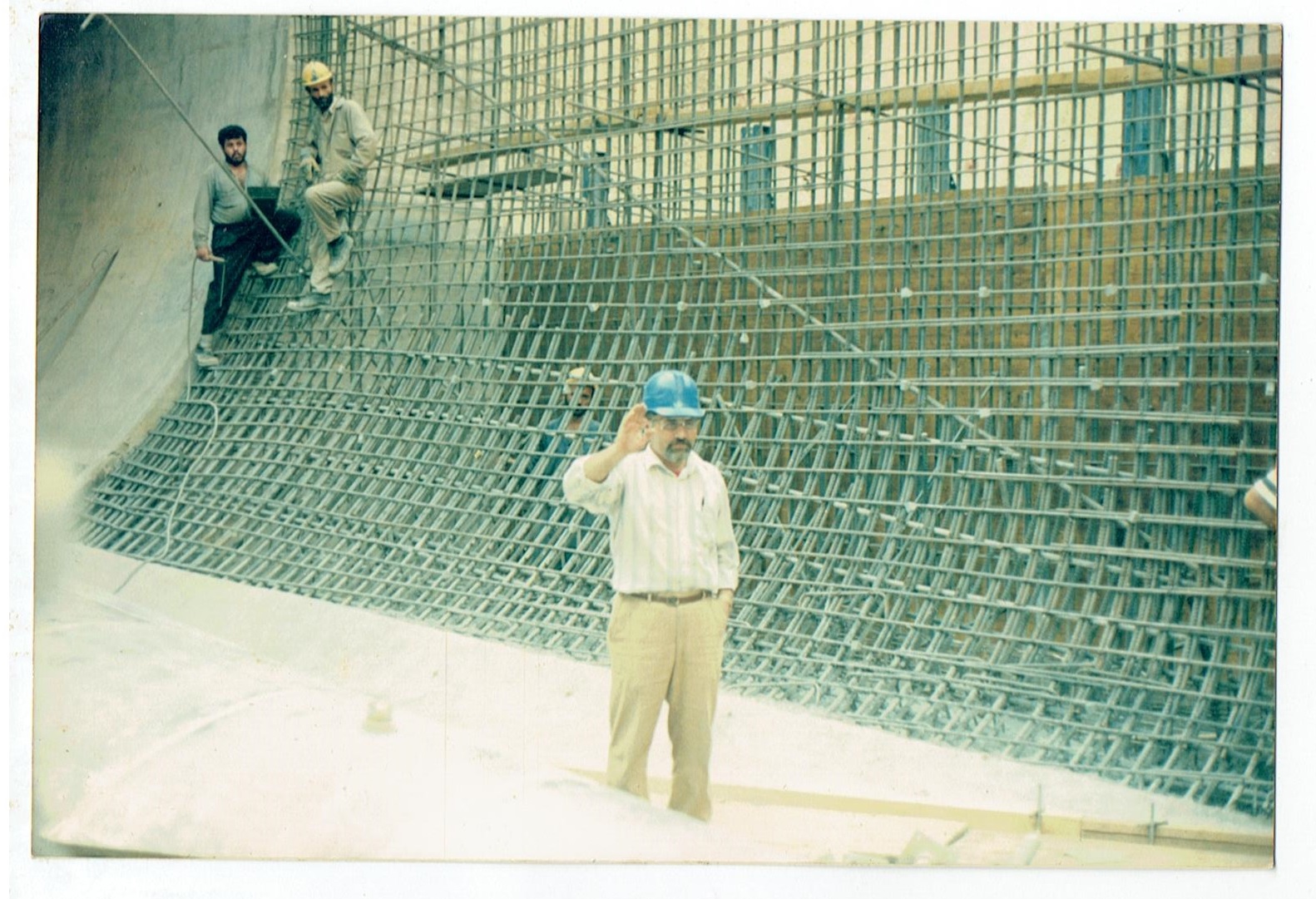

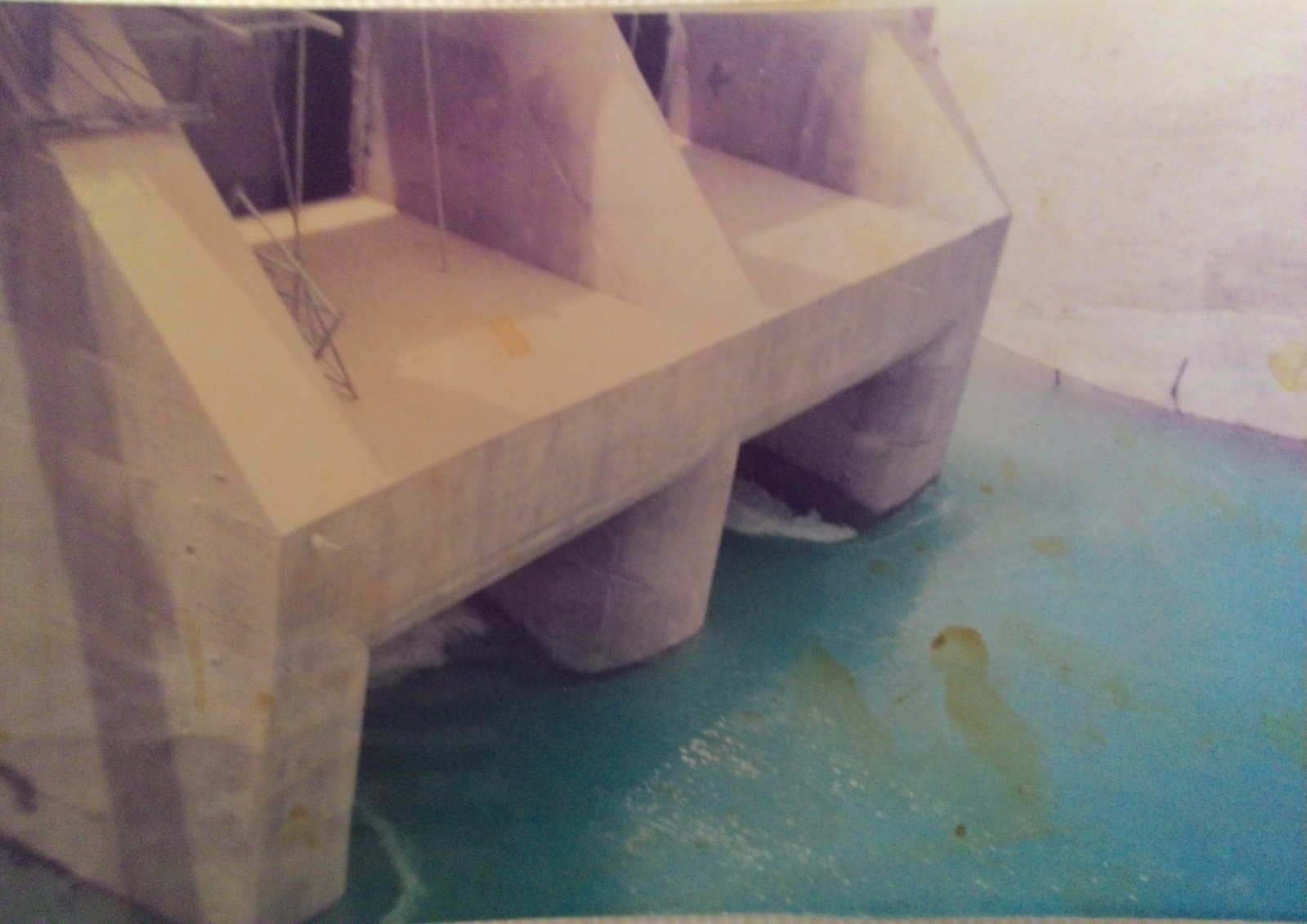

اجرای تونل انحراف سد گدار لندر در شمال مسجد سلیمان بر روی رودخانه کارون از طرف مجری آن شرکت آب نیرو که از زیر مجموعه های وزارت نیرو و مسئول طرحهای بزرگ آبی و انرژی کشور است به شرکت ایلبائو اتریش واگذار شده بود و شرکت مزبور با استفاده از یک شرکت حفار کرواتی تونل انحراف و لاینینگ آن را اجرا نمود ولی استراکچر بسیار بزرگ آبگیر و ترانزیشن آن را که اجرای آن خصوصا قالب بندی های آن بسیار پیچیده بود به مناقصه بین المللی گذاشت و موسسه مدیریت مهندسی آب با اختلاف 5000 دلار اختلاف برنده مناقصه شد. استراکچر بتونی مزبور که 40 متر ارتفاع و 40 متر پهنا با دو دهانه ورودی مربع به ابعاد 9 متر بود جهت ورودی آّب رودخانه ساخته میشد که آب را با شیب 50 درصد بصورت گردن غازی به استراکچر ترانزیشن که مقطع 9 متر مربعی را در طول 12 متر به مقطع دایره ای بقطر 9 متر تبدیل میکرد وصل میشد و سپس به لاینینگ تونل متصل میکرد
این استراکچر در مدت ده ماه اجرا گردید و تحویل کارفرما گردید
